1. 材質記号

同じ磁石材質でも多数のグレードがあり、そのグレードによって磁力や耐熱性が変化します。

ここでは、ネオジム磁石を例として説明いたします。

•

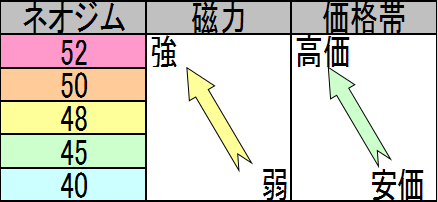

  数字が大きいほど磁力が上がる傾向にあります。

•

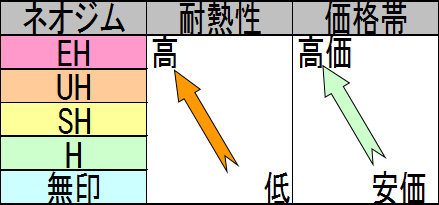

  末尾にアルファベットが記載されているものは、耐熱性が上がる傾向にあります。

※耐熱性とは限界使用温度に影響します。

材質記号を選択する際に重要なことは、使用温度環境と磁石の強さです。

2. 磁化方向

磁化方向とは磁石には様々な着磁パターンがあり、N極・S極の向きを表す。大まかには以下のような基準があります。

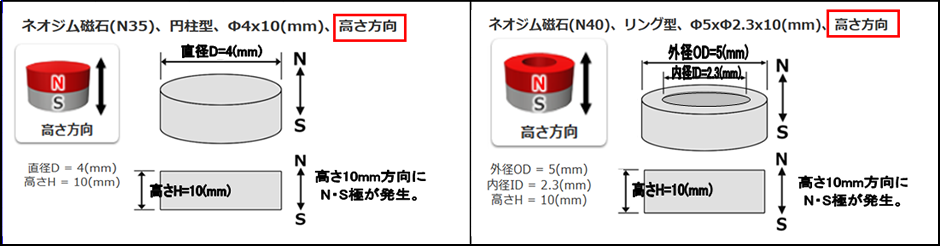

① 形状＝丸型又はリング型、磁化方向＝高さ方向の場合

高さ方向にもっとも強く磁力が出ており、もっとも強く吸着する方向になります。

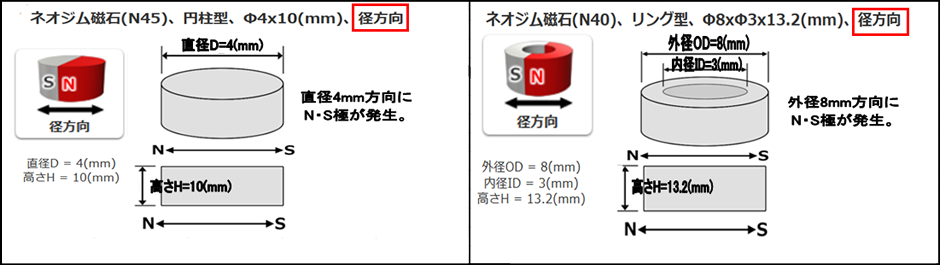

② 形状＝丸型又はリング型、磁化方向＝径方向の場合

直径方向にもっとも強く磁力が出ており、もっとも強く吸着する方向になります。

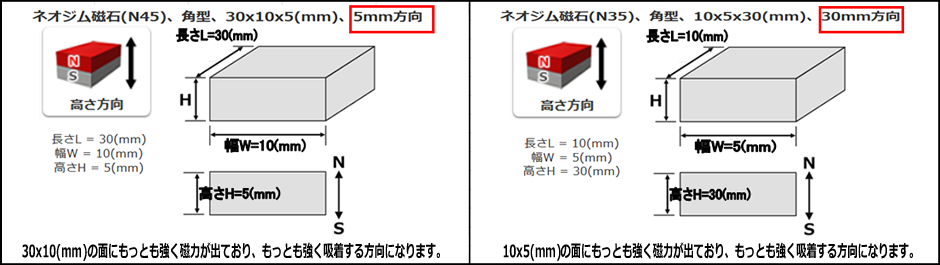

③ 角型

（角型磁石は全て長さLx幅Wx高さHにて表記しており、磁化方向について必ず末尾の高さH方向となります。）

その他、両面多極や片面多極等ございますが、まずは上記3パターンの磁石にてお試し頂くことをオススメ致します。

3. 表面処理

● ネオジム磁石

錆びやすい性質があり、そのために一般的には表面にニッケルメッキを施しています。
防錆対策でニッケルメッキ等の表面処理を施していますが、完全では無いため錆びてしまうことがあります。

•
•
•

● サマコバ磁石

磁石素材のままでも錆びにくいため、基本的にメッキ等の表面処理はしてありません。
小さいカケを防止するために、表面処理を施す場合もあります。

•
•
•

● フェライト磁石

酸化鉄を主原料にしているため、錆び等の腐食の心配はありませんので、屋外等の高湿度環境下でも安定してお使いいただけます。
錆びに強い為、表面処理を施していないこともあり、多少粉が付いていることがあります。

•
•
•

● アルニコ磁石

磁石素材のままでも錆びにくいため、基本的にメッキ等の表面処理はしてありません。

•
•
•

4. 表面磁束密度

表面磁束密度とは

磁石表面１平方センチあたりに出てくる磁力線の量は表面磁束密度と定義され、ガウス(Gauss)又はテスラ(Tesla)という単位で表します。例えば、5,000ガウスの場合、磁石表面１平方センチあたり、磁力線が5,000本出ているということになります。

• 「テスラ」と「ガウス」の違いは、表記単位が違うだけです。

• テスラがSI単位

• ガウスがCGS単位

• 1テスラ＝10,000ガウスとなっております。

• 円柱型 高さ方向	ネオジム磁石 N40材(標準)	ネオジム磁石 N52材(高材質)	サマコバ磁石 標準材	フェライト磁石 標準材
  Φ3x3(mm)	4007G	4548G	3355G	1240G

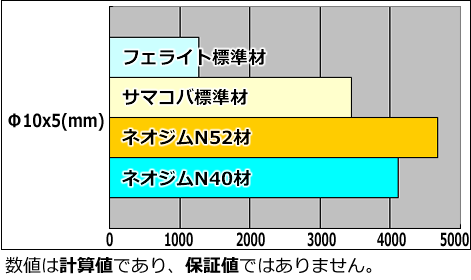

• 円柱型 高さ方向	ネオジム磁石 N40材(標準)	ネオジム磁石 N52材(高材質)	サマコバ磁石 標準材	フェライト磁石 標準材
  Φ10x5(mm)	4118G	4674G	3448G	1275G



表面磁束密度は数値が大きいほど、強い磁石と言えます。

寸法を変更せずに、表面磁束密度を強くしたい場合は、より強い磁石材質への変更をおすすめします。例えば、

• フェライト磁石であった場合は、ネオジム磁石への材質変更

• ネオジム磁石の場合は、標準材から高材質への変更

ご用命の際は、お問い合せください

5. 吸着力

吸着力とは

厚みの十分ある鉄板(SS41鉄板厚み10mm以上、面仕上げ10S)に磁石を吸着させ鉄板に対して磁石を垂直に引っ張ります。

磁石が鉄板から離れた瞬間の引っ張る力が磁石の吸着力と見なされます。

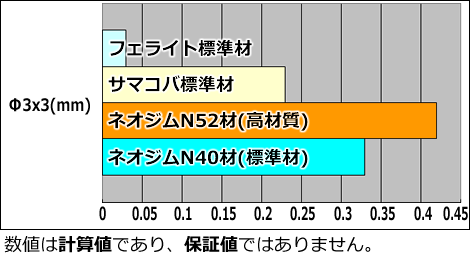

• 円柱型 高さ方向	ネオジム磁石 N40材(標準)	ネオジム磁石 N52材(高材質)	サマコバ磁石 標準材	フェライト磁石 標準材
  Φ3x3(mm)	0.33kgf	0.42kgf	0.23kgf	0.03kgf

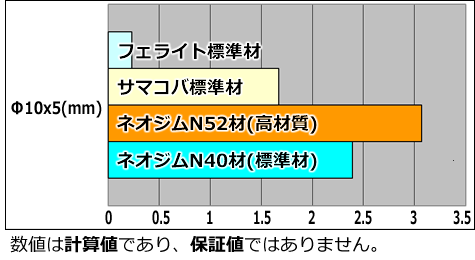

• 円柱型 高さ方向	ネオジム磁石 N40材(標準)	ネオジム磁石 N52材(高材質)	サマコバ磁石 標準材	フェライト磁石 標準材
  Φ10x5(mm)	2.39kgf	3.07kgf	1.67kgf	0.23kgf



吸着力の数値が大きいほど、強く吸着します。

商品によっては、吸着力が10Kgを超える物も数多くございます。

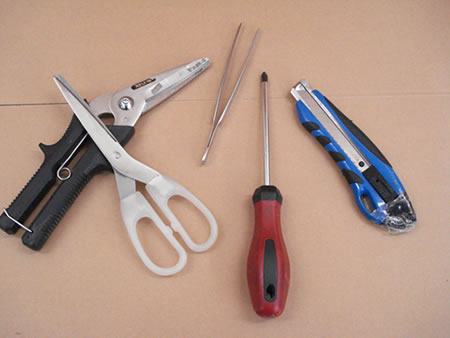

磁石と磁石または磁石と磁性体（ハサミやカッター等）の間には、非常に強い吸着・吸引力が働きます。
その間に指、手、腕等を挟んだ場合、吸着力によっては容易に引き剥がす事ができないため、骨折など重大な怪我をする場合もございます。

※恐れ入りますが、お客様のお取り扱い中での破損、けが、損失については、弊社では一切責任を負いかねますので、予めご了承ください。

6. 吸着力：滑り方向への力

フック付き製品の吸着力も同様に、垂直方向に引っ張り、鉄板から離れた瞬間の吸着力を表記しております。
しかしながら、フック付き製品の場合、「壁付け」、「吊り下げる」等のご使用方法が多いかと思います。
そのような場合、滑り方向への力が働き、表示吸着力の5-6分の1程度の力となってしまいます。

•

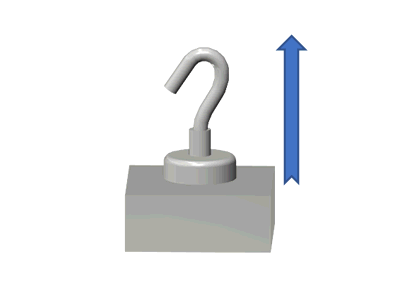

  当社製品：HN25

  吸着力：20kgf

  青色の矢印方向へ引張り、鉄板から離れた瞬間の吸着力が、20kgfです。

•

  当社製品：HN25

  吸着力：3.3〜4.4kgf程度

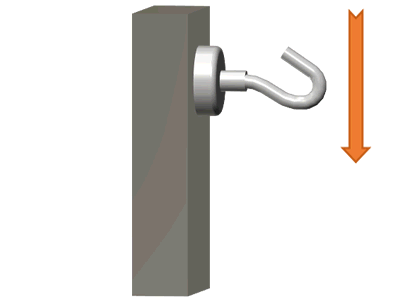

  オレンジ色の矢印方向へ負荷がかかるような「壁付け」「吊り下げる」等の場合は滑り方向への力が発生します。


つまり、当社表記吸着力20kgfを滑り方向へ使用する場合は、3.3-4kgf程度の吸着力とお考えいただく必要があるようです。なお、吸着対象材質、吸着面、密着度、表面状態、吸着面積、板厚等、様々な環境によっても、吸着力は変動します。

滑り方向への力は、フック付き製品に限らず全ての磁石に共通したメカニズムです。よって他形状の磁石を滑り方向にて使用する場合も、表示された吸着力の5-6分の1程度になります。

7. 吸着力：距離がある場合

一般的に磁石の使用方法として多いのが、「メモ用紙等を挟んで貼り付ける」だと思います。この場合、磁石の吸着力はもちろん滑り方向への力と吸着対象物と磁石の距離にも考慮が必要となります。

磁石と吸着対象物の距離が離れますと、吸着力は表示されている数値よりも低下します。対象物と磁石の距離が離れれば離れる程、吸着力は低下します。

数値は計算値であり、保証値ではありません。

更に、使用方法が「壁付け」になるので、滑り方向への力も考慮しなくてはなりません。下記は、社内にある書庫にコピー用紙（厚さ0.09ｍｍ）を磁石1個で何枚まで、保持することができるかを実験した結果です。

吸着力の数値は計算値であり、保証値ではありません。

この実験結果は、あくまで社内において行った結果であり保証はできません。

吸着対象物や紙質等、様々な要因によって保持できる枚数は変わります。

予めご理解ください。

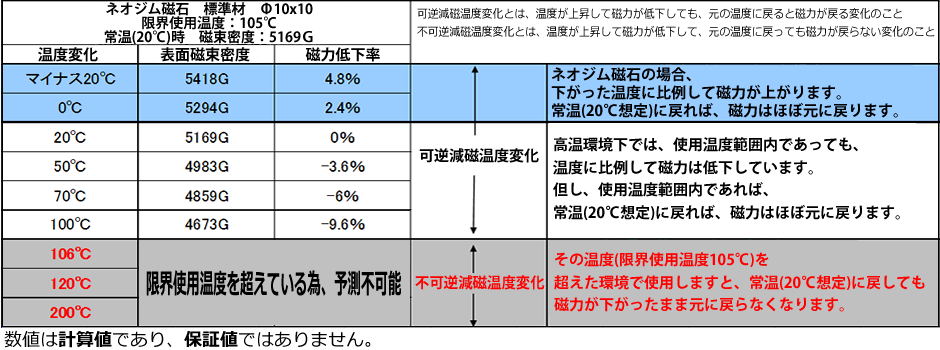

8. 限界使用温度

各商品毎に、限界使用温度があります。

限界使用温度＝耐熱温度です。

限界使用温度を超えた場合の表面磁束密度及び減磁率は推測できません。

• 円柱型 高さ方向	ネオジム磁石 N40材(標準)	ネオジム磁石 N52材(高材質)	サマコバ磁石 標準材	フェライト磁石 標準材
  Φ3x3(mm)	4007G	4548G	3355G	1240G



  フェライト磁石は、極度の低温になると低温減磁します。

  ラバーマグネットについて

  ゴム類の耐熱性が低い為、いずれのラバーマグネットでも、80〜100℃以上のような高温度使用には不向きです。

使用する温度環境に合わせた限界使用温度の製品を選択すること。
限界使用温度を超える温度環境では使用しない。

寸法を変更せずに、耐熱性を上げたい場合は、より耐熱性の強い磁石材質への変更をおすすめします。
ネオジム磁石であった場合は、サマコバ磁石または耐熱性の強い材質記号への変更。
但し、弊社に在庫として無い商品の場合、特注品扱いとなり、在庫品に比べ価格は上昇します。
ご要望の際は、こちらからご連絡ください。

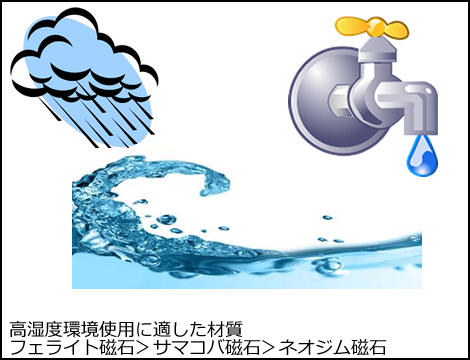

9. 使用環境

•
•

● フェライト磁石

酸化鉄を主原料にしているため、錆び等の腐食の心配はありませんので、雨、水、等の高湿度環境下でも安定してお使いいただけます。
現状では水中や屋外での磁石使用はフェライト磁石が一番適しております。

● サマコバ磁石

ネオジム磁石と比較した場合は、サマコバ磁石の方が錆びにくいのですが、水中や屋外での積極的な継続使用には不向きです。
水中で継続使用した場合、一ヶ月以内に錆びが発生する場合もあります。
錆びは減磁(磁力低下)・破損の原因になります。

● ネオジム磁石

特に錆びやすいネオジム磁石は、水中及び屋外での使用には不向きです。
ニッケルメッキ済み製品であっても、水中で継続使用した場合、一週間以内に錆びが発生する場合があります。
そのため、極力水気・高温多湿の場所を避ける必要があります。

1. 磁石を重ねた場合、磁石の力は2倍になるか？

「磁石を重ねた場合、磁石の力は2倍になるか」このようなご質問やお問い合わせをよく頂きます。

結論から言えば、答えは2倍にはなりません。しかし、強くはなります。

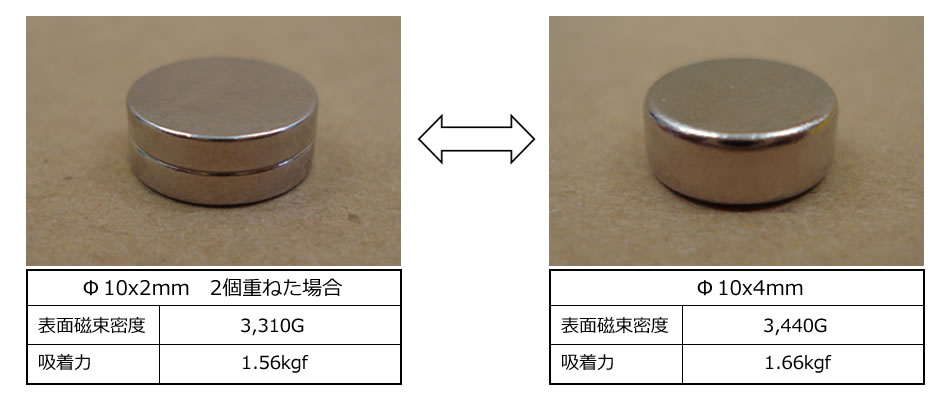

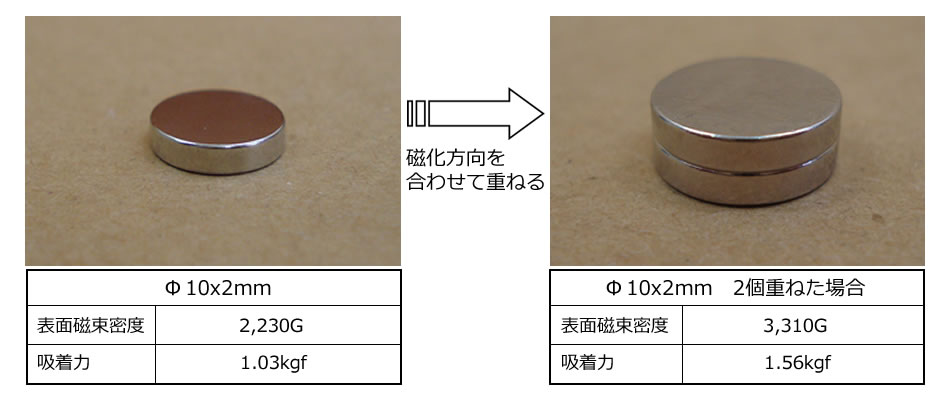

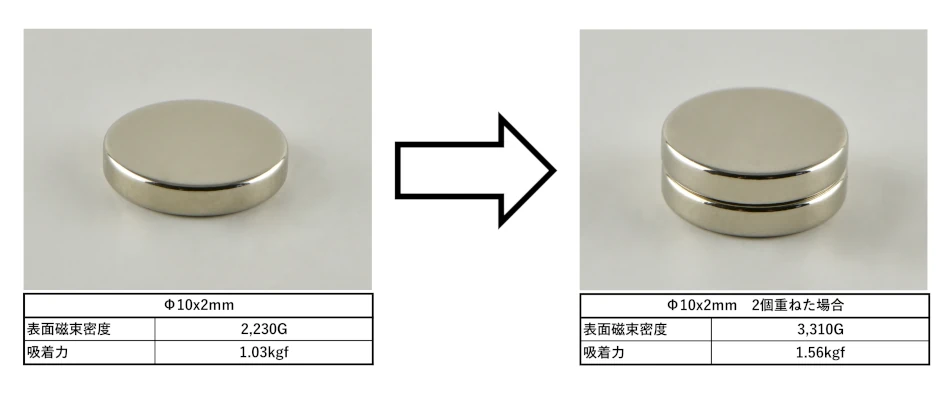

下記は重ねた場合と単体との比較です。磁石はネオジム磁石、円柱型、Φ10x2(mm)、高さ方向を使用しました。

表面磁束密度や吸着力を比較すると、強くはなっているが、2倍にはなっていません。

磁石は重ね終わったサイズとほぼ同等の能力（表面磁束密度・吸着力）を持ちます。
単純にΦ10ｘ2mmの磁石を2個重ねたことにより、Φ10x4mm寸法の磁石になります。

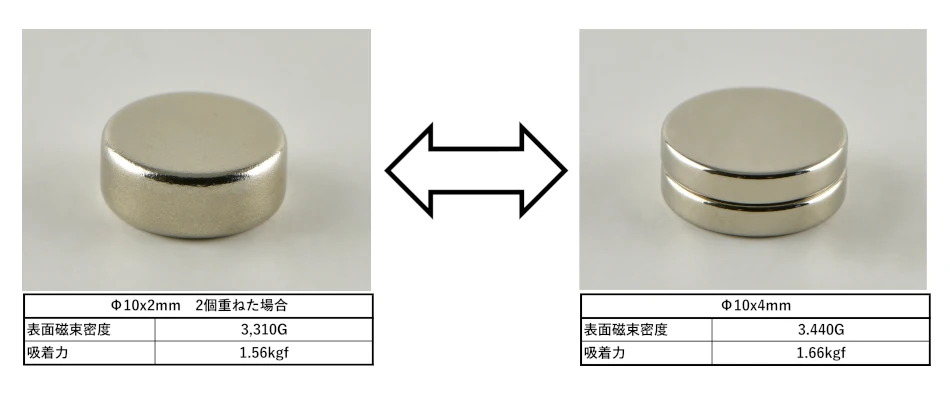

では、重ね終わったサイズの磁石と比較してみます。

比較してみると、重ねた側は若干弱いですが、ほぼ同等の力と考えられます。

この結果から、「重ねる磁石の数を増やせば、どんどん強力な磁石になるのでは？」と思うでしょうが、残念ながらそうはなりません。
表面磁束密度・吸着力はある大きさで飽和してしまい、磁石の数を増やしても数値は上がり続けません。

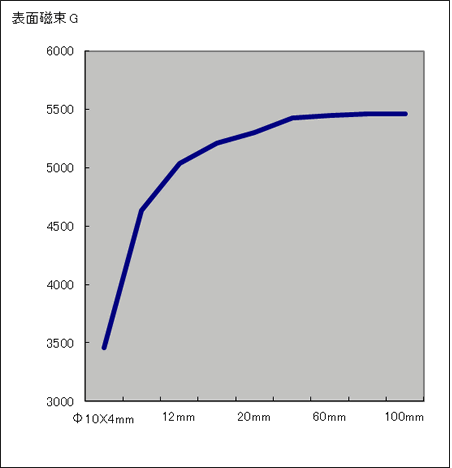

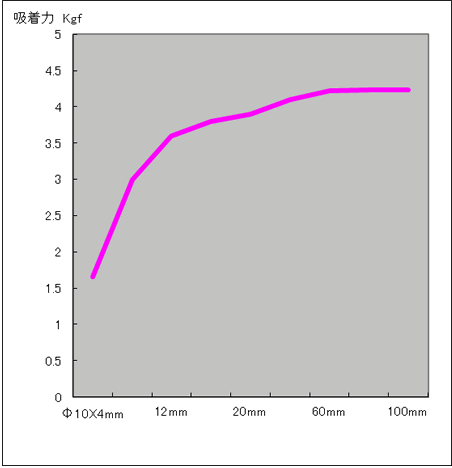

下図はΦ10mm円柱型磁石の厚みを大きくしていった時の、表面磁束密度と吸着力の相関グラフです。

•
•

2. 磁極（ＮＳ）の判別方法

NSの判別方法としてはいくつかございます。

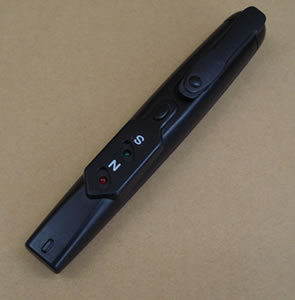

• 1、「ＮＳ判別器」にて判別

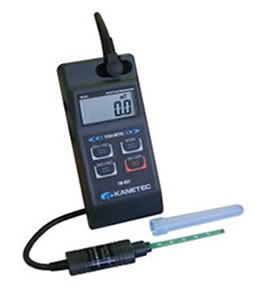

• 2、「テスラメーター」にて判別



その他の判別方法としては、Ｓ極Ｎ極にマーキング（もしくは刻印）が施されている磁石にて判別する。
この判別方法をご利用になる前に必ず下記注意事項を一読ください。

磁石を近づける際に、ご使用者の想像以上の吸引、反発の力が発生する場合があります。
また、磁石同士を吸着させる際には、吸着時の衝撃により欠けや割れが発生する可能性もあります。

大きい磁石（吸着力5kg以上）の磁極判別の際は、必ず「ＮＳ判別器」、もしくは「テスラメーター」をご使用ください。
磁石の取扱いに十分な知識及び経験が無いと、大きな事故や怪我の恐れがございます。

以下の方法は、あくまで吸着力の小さな磁石の簡易的な判別方法です。
お取扱い中での怪我や損失については、弊社では一切責任、保証を負いかねますので、予めご了承ください。

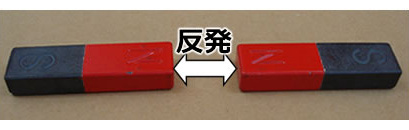

磁石はその性質上、同極（N極N極、S極S極）では反発し、　異極の場合、吸着します。

•
•

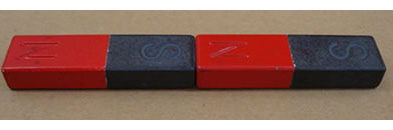

（この磁極の刻印のある磁石は、フェライト磁石です。）

この性質を利用して、判別することが可能です。

•

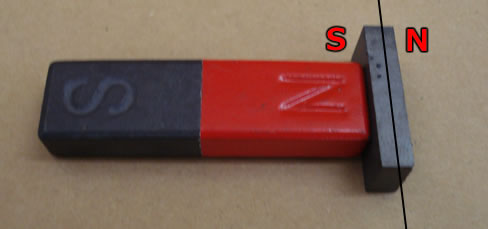

  吸着させた磁石の磁極の向きは、このようになります。

  赤字のNSが刻印の無い磁石の磁極の向きとなります。

※但し、上記のフェライト磁石を用いて、他材質（ネオジム・サマコバ等）の磁極判別に使用された場合、
　フェライト磁石の磁力が低下することがありますので、予めご注意ください。

この方法で判別する場合、マーキング（もしくは刻印）が施されている磁石があることが前提となります。

手元にマーキングのある磁石が無い場合は、どうすればよいか。

それには弊社取扱のネオジム磁石、円柱型・角型留め穴付き品を使用します。

•
•

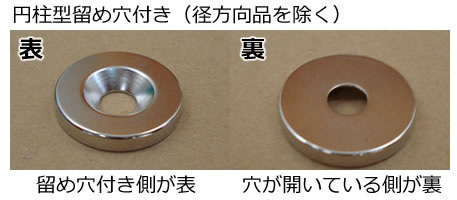

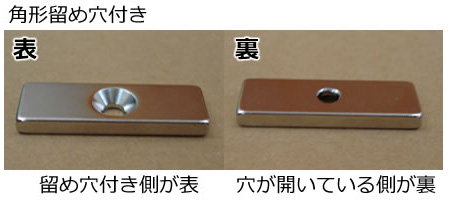

留め穴付き商品は、留め穴の付いている側（表）は原則N極になるようにしてあります。

※ご注文時に、お客様より留め穴側の磁極変更依頼があった場合は、その限りではありません。

これを利用して磁極判別を行います。

•

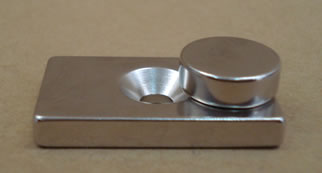

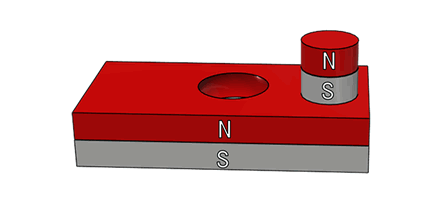

  留め穴付き側に、判別したい磁石を吸着させます。

  ※画像では完全に吸着させていますが、吸着させずに磁石同士を近づけ、引き合うか、反発するかで判別することも可能です。

  引き合う場合は異極同士、反発時は同極同士ということになります。

磁石同士を吸着させる際は、吸着時の衝撃により欠けや割れが発生する場合もあります。
くれぐれもご注意ください。

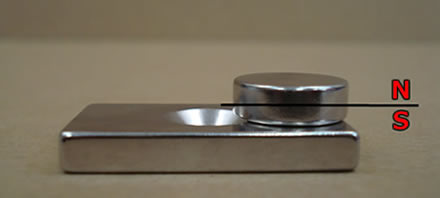

留め穴付き側がN極なので、円柱型の磁極の向きはこのようになります。

•
•

以上の方法は、あくまで簡易的な一例であり、お取扱い中でのけが、損失については、
弊社では一切責任、保証を負いかねますので、予めご了承ください。

3. 表面処理について

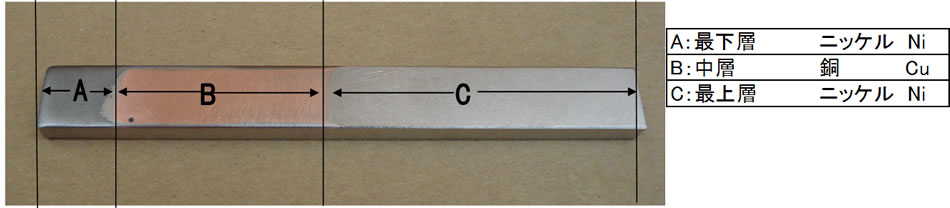

弊社ネオジム磁石のメッキは、全てニッケルー銅ーニッケルの三層メッキです。

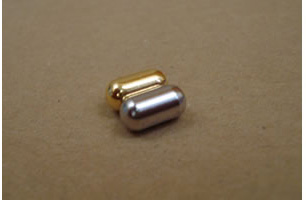

これ以外にも、金メッキやエポキシ樹脂でのコーティング等も行っております。

•
•
•

詳しくはこちらからお問い合わせください。

4. 磁石の外し方

磁石を取り扱う際は、作業周辺から鉄製品を必ず遠ざけてください。
また、商品に同梱されている「マグネットの取扱注意事項」を必ずお読みください。

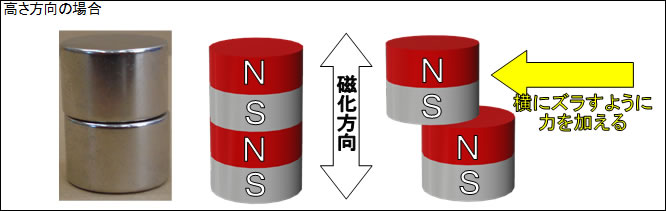

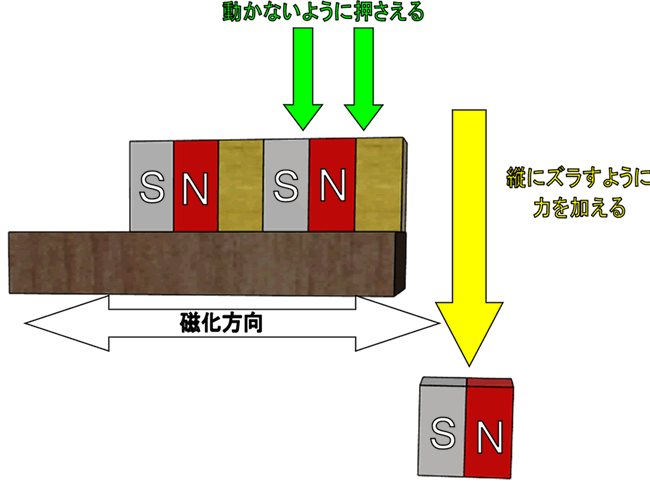

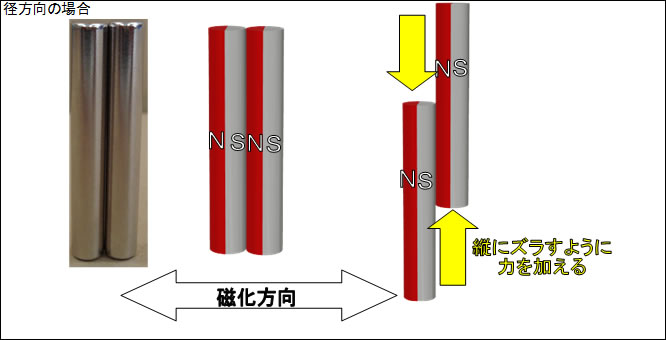

基本的な取り外し方法としては、磁化方向（着磁方向）に対して垂直方向に力を加えると、磁石を外しやすくなります。

円柱以外の形状でも、基本的な取り外し方法は同じです。
上記の方法であれば、吸着力の小さな磁石は容易に引き離すことができます。
次に、吸着力が大きい磁石や寸法の大きい磁石については、以下の手順で取り外してください。

•

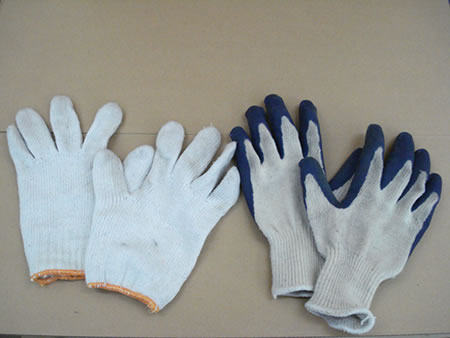

  (1)軍手など、手を保護する物を装着してください。

•

  (2)作業する周辺から、必ず鉄製品を遠ざけてください。

•

  (3)木製の机など、磁石が吸着しない材質の台を使用し、作業に必要な高低差のある空間を確保します。

•

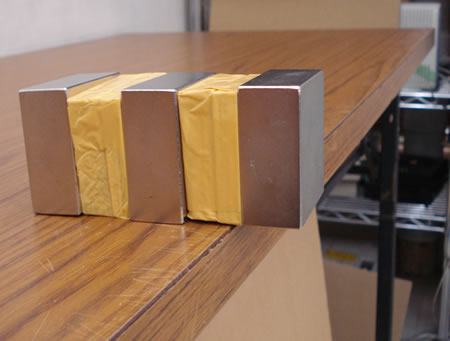

  (4)取り外したい個数を机からハミ出すように配置。


•

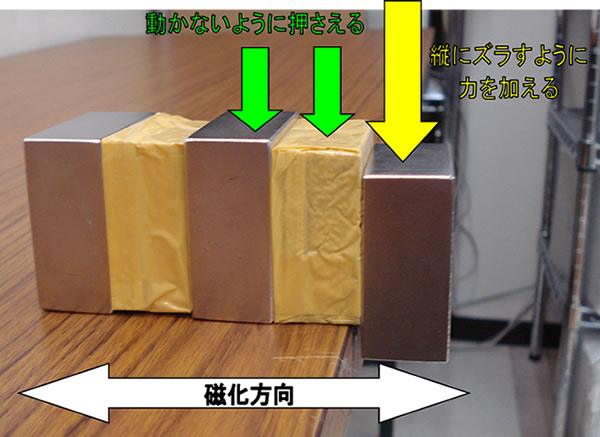

  (5)机上に固定した磁石から、はみ出している磁石を下方向へ落とすように力を加えて取り外します。 大型の磁石の場合、1人での作業は非常に危険であり、適切に行うことが困難です。 必ず、磁石を押さえる担当者と、磁石を離す担当者の2名以上で作業を行ってください。

•

  (6)磁石同士が十分に離れるまでは、押さえる力・外す力のどちらも緩めないよう注意してください。目安として、磁石間の距離が50cm以上離れるまでは力を維持します。 　
  不十分な距離で力を緩めてしまうと、吸引力により破損や怪我の恐れがあり、大変危険です。
  また、取り外した後の磁石についても、再び吸着しないよう十分な距離を保ってください。

  　※保管の際は、間に挟んだスペーサーが外れないようご注意下さい。
  　（スペーサーが無い場合、磁石同士が外せなくなる場合があります）

【YouTubeでの見本動画】
http://www.youtube.com/watch?v=_KFVfaeBpFI

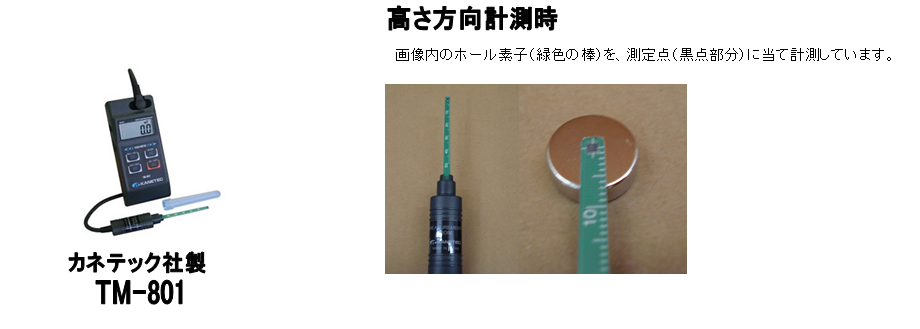

5. 表面磁束密度の計測箇所

計測機器：テスラメーター

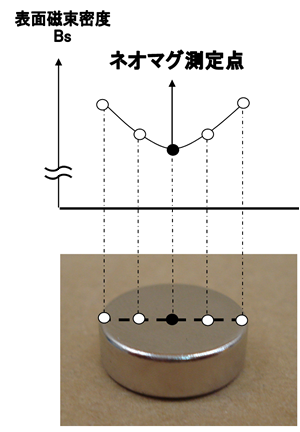

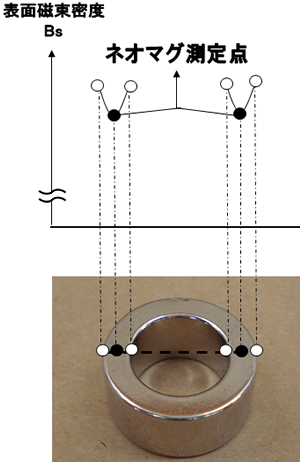

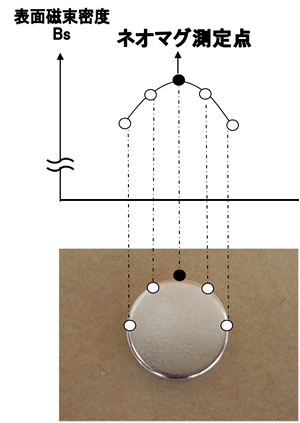

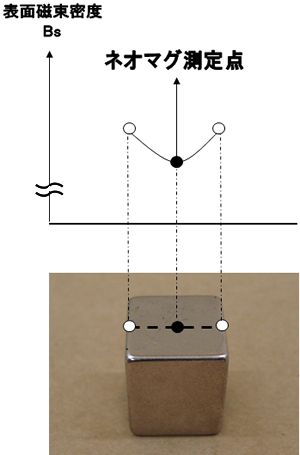

(a)高さ方向着磁の場合

高さ方向着磁の磁石では、表面磁束密度は測定面の端部が最も高く、中央部が最も低くなります。
ネオマグショップで表示している高さ方向着磁の表面磁束密度は、この中央部における最小値を測定または計算したものです。
この傾向は、円柱型・リング型・C型など、形状にかかわらず共通して見られます。

•
•
•

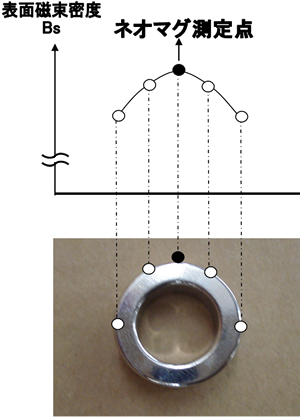

(b)径方向着磁の場合

径方向着磁の磁石では、表面磁束密度は測定面の端部が最も低く、中央部が最も高くなります。
ネオマグショップで表示している径方向着磁の表面磁束密度は、この中央部における最大値を測定または計算したものです。
この傾向は、円柱型・リング型・C型など、形状にかかわらず共通して見られます。

•
•
•

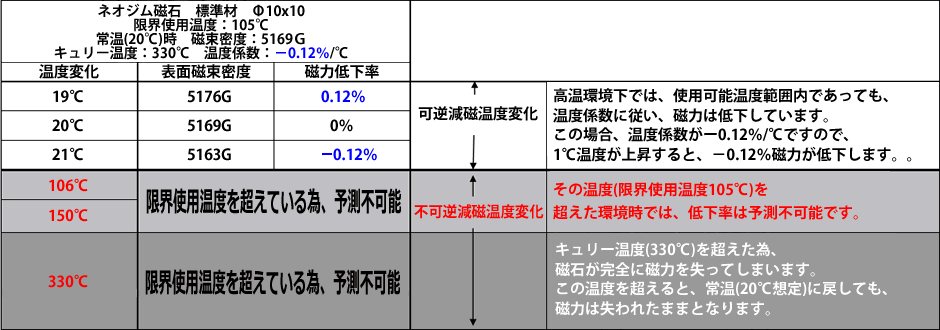

6. 温度係数とキュリー温度について

キュリー温度とは、磁石が完全に磁力を失う温度のことを指します。
温度係数とは、環境温度の変化によって生じる磁力の変化率です。
温度が1℃上昇すると、温度係数の値に従って磁力が徐々に低下していきます。

7. キャップ付き磁石とキャップ無し磁石の違い

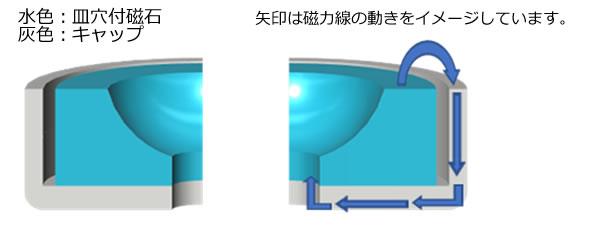

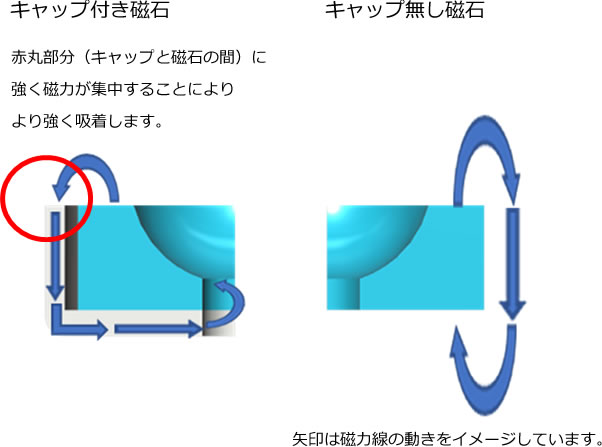

キャップ付き磁石は、キャップ（磁性体）の内部を磁束が効率よく通るため、キャップで覆われた側には磁力がほとんど出ません。

キャップの外側には磁力がほとんど出ていないように見えますが、実際には完全に遮断されているわけではありません。
磁力はキャップの外側に出にくくなっているだけです。
また、キャップ付き磁石は、磁石が露出している側に磁力が集中するため、同寸法の皿穴付き磁石と比べて吸着力が高くなる傾向があります。

では、弊社取扱製品NCR13と円柱型皿穴付き磁石の吸着力を比較してみたいと思います。

NCR13にはΦ10x3mm(M3)磁石が使用されているので、NCR13とΦ10x3mm(M3)にて比較していきます。

では、弊社取扱製品NCR13と円柱型皿穴付き磁石の吸着力を比較してみたいと思います。

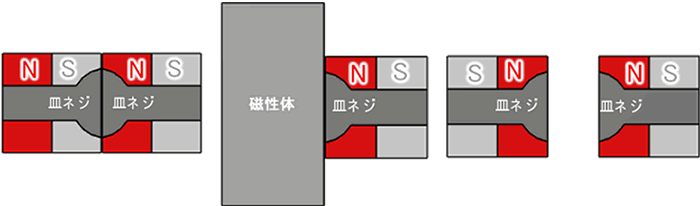

弊社取扱全ての皿穴付き・段穴付き磁石及びキャップ付き磁石は、内径ストレート、タップ（ネジ穴）加工はしてありません。

皿ネジで磁石を固定することが可能です。

お客様の使用用途によって、皿穴側・段穴側の磁極を選択できるようになっております。

8. 磁石選定例

以下に磁石選定の一例をあげます。

鳥忌避材

屋外での使用を考慮して、直径60〜80mm程度のフェライト磁石リング形状を使用されている方が多いようです。

宝飾品などのメッキ判別

ネオジム磁石、Φ10ｘ20(mm)

ゴルフのマーカー製作用磁石

ネオジム磁石の直径8mm〜12mm、高さ2mm以下が好まれるようです。

手品用の指輪型磁石

ネオジム磁石、Φ23ｘΦ19ｘ5(mm)(径方向)
ネオジム磁石、Φ24ｘΦ20ｘ5(mm)(径方向)
ネオジム磁石、Φ25ｘΦ21ｘ5(mm)(径方向)

自動車燃費改善目的

ネオジム磁石、54ｘ7ｘ6(mm)
ネオジム磁石、54ｘ8ｘ6(mm)
ネオジム磁石、64ｘ7ｘ6(mm)
※上記商品は、全て150℃耐熱品となっております。
パイプを挟んで、N極とS極を向かい合わせるように配置し、耐熱テープなどでぐるぐる巻きにする方が多いようです。
